| standard packaging: | 70 وحدة لكل منصة نقالة |

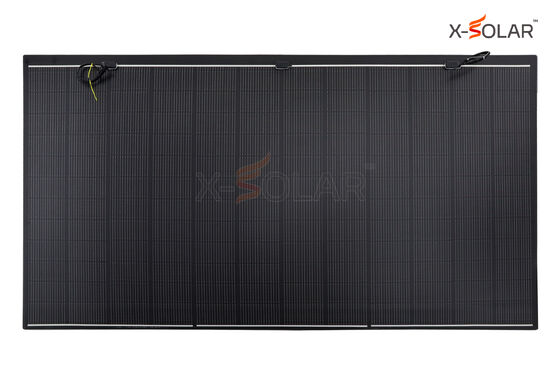

تكوين XSFM-580-T2 بدون إطار هو وحدة شمسية مرنة N-TOPCon بقدرة 580W. أبعادها 2260 x 1200 x 2.7 mm ووزنها 8.4 kg لكل وحدة.
| القدرة القصوى (Pmax) | 580 W |
|---|---|
| الجهد عند القدرة القصوى (Vmp) | 44.19 V |
| التيار عند القدرة القصوى (Imp) | 13.13 A |
| جهد الدائرة المفتوحة (Voc) | 53.03 V |
| تيار القصر (Isc) | 13.86 A |
| سماحية القدرة | من 0 إلى +3% |
| أقصى تيار للمصهر | 25 A |
| درجة حرارة التشغيل | من -40 إلى +85 °C |
| معامل درجة حرارة Pmax | -0.26 %/°C |
| معامل درجة حرارة Voc | -0.24 %/°C |
| معامل درجة حرارة Isc | 0.04 %/°C |
STC: إشعاع 1000 W/m²، ودرجة حرارة الخلية 25 °C، وطيف AM1.5.
| أبعاد الوحدة | 2260 x 1200 x 2.7 mm |
|---|---|
| وزن الوحدة | 8.4 kg |
| نوع الخلايا | TOPCon, 182 x 91 mm |
| ترتيب الخلايا | 144 خلية (12 x 12) |
| الإطار | بدون إطار |
| علبة التوصيل | IP68 |
| كابل الخرج | 4 mm²؛ طول الكابل الصافي 400 mm |
| نوع الموصل | متوافق مع MC4 |
| الحمل الساكن الأمامي | 5400 Pa |
| الحمل الساكن الخلفي | 2400 Pa |
تشير القيم بوحدة Pa إلى أحمال الضغط الساكن على الوحدة، وليس إلى الوزن المضاف إلى السقف. يجب تقييم النظام المركب بالكامل وتوزيع أحماله وظروف المشروع.
| الوحدات لكل منصة نقالة | 70 |
|---|---|
| الوحدات لكل حاوية بطول 40 قدماً | 1190 |
يرجى تأكيد ترتيب التعبئة النهائي للطلب.
تدرج شهادة TÜV SÜD رقم Z2 124365 0002 Rev.01 الموديل XSFM-580-T2 في ملحق الموديلات. يخص هذا المرجع فقط التكوين بدون إطار بجهد 1000 VDC. حامل الشهادة هو Jiangsu X-Solar Green-Building Technology Co., Ltd. صدرت الشهادة في 5 سبتمبر 2024 وتذكر الصلاحية حتى 2 سبتمبر 2029، وفق شروطها. طابق الشهادة الكاملة وملحق الموديلات مع التكوين المورّد.
يُنظر في هذا التكوين بدون إطار للمشروعات التي تتطلب وحدة خفيفة. قيّم قاعدة السقف وقدرته الإنشائية وهندسته والتثبيت وأحمال الرياح والثلوج والتصريف والعزل المائي. أكّد جهد النظام والانحناء المسموح وتعليمات مناولة النسخة الموردة.
تخص الصفحة النسخة بدون إطار بوزن 8.4 kg وأبعاد 2260 x 1200 x 2.7 mm. للنسخ ذات الإطار مواصفات ميكانيكية وتعبئة مختلفة.
لا تطوِ وحدة السقف ولا تعرّضها للثني المتكرر. اتبع تعليمات النقل والدعم والمناولة الخاصة بالموديل، وأكّد الانحناء المسموح.
يجب أن يشمل التقييم النظام المركب بالكامل وتوزيع أحماله، بما فيه مواد التثبيت والكابلات والمعدات وأحمال الرياح والثلوج والبناء والصيانة.
أرسل موقع المشروع ورسومات السقف أو صوره والموديل والكمية المطلوبة ووجهة التسليم والجدول المستهدف.
|
|
