| standard packaging: | 23 وحدة لكل منصة نقالة |

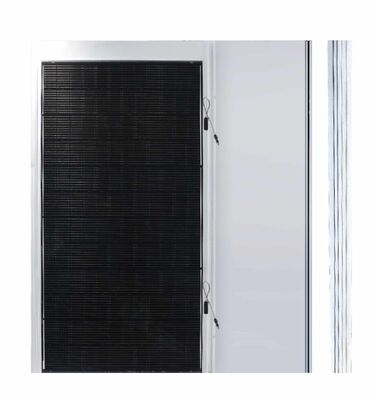

يجمع XSCM-520-T بين وحدة كهروضوئية وتكوين تسقيف فولاذي لمشروعات الأسقف المتكاملة مع المباني. تغطي هذه الصفحة فئة القدرة 520W.
| القدرة القصوى (Pmax) | 520 W |
|---|---|
| الجهد عند القدرة القصوى (Vmp) | 39.25 V |
| التيار عند القدرة القصوى (Imp) | 13.25 A |
| جهد الدائرة المفتوحة (Voc) | 48.52 V |
| تيار القصر (Isc) | 13.92 A |
| سماحية القدرة | من 0 إلى +3% |
| أقصى تيار للمصهر | 25 A |
| درجة حرارة التشغيل | من -40 إلى +85 °C |
| معامل درجة حرارة Pmax | -0.26 %/°C |
| معامل درجة حرارة Voc | -0.24 %/°C |
| معامل درجة حرارة Isc | 0.04 %/°C |
STC: إشعاع 1000 W/m²، ودرجة حرارة الخلية 25 °C، وطيف AM1.5.
| أبعاد الوحدة | 2400 x 1314 x 4 mm |
|---|---|
| وزن الوحدة | 28 kg |
| نوع الخلايا | TOPCon, 182 x 91 mm |
| ترتيب الخلايا | 132 خلية (11 x 12) |
| علبة التوصيل | IP68 |
| كابل الخرج | 4 mm²؛ طول الكابل الصافي 400 mm |
| نوع الموصل | متوافق مع MC4 |
| الحمل الساكن الأمامي | 5400 Pa |
| الحمل الساكن الخلفي | 2400 Pa |
تشير القيم بوحدة Pa إلى أحمال الضغط الساكن على الوحدة، وليس إلى الوزن المضاف إلى السقف. يجب تقييم النظام المركب بالكامل وتوزيع أحماله وظروف المشروع.
| الوحدات لكل منصة نقالة | 23 |
|---|---|
| الوحدات لكل حاوية بطول 40 قدماً | 368 |
يرجى تأكيد ترتيب التعبئة النهائي للطلب.
صمّم الوحدة ضمن منظومة السقف الكاملة. راجع الهيكل الداعم والوصلات وتصميم التثبيت وتصريف المياه والعزل المائي بحسب الموقع. أكّد تكوين جهد النظام ووثائق التركيب قبل الشراء.
الأبعاد 2400 x 1314 x 4 mm والوزن 28 kg.
تبلغ قيمة Voc المدرجة 48.52 V عند شروط الاختبار القياسية.
تحتاج منظومة السقف وتفاصيل التثبيت إلى مراجعة خاصة بالمشروع. أرسل مقطع السقف والرسومات وظروف الموقع والكمية المطلوبة.
أرسل موقع المشروع ورسومات السقف أو صوره والموديل والكمية المطلوبة ووجهة التسليم والجدول المستهدف.
